Prefabrik Eleman Kalıpları

Prefabrik fabrikaları için kolon, kiriş, aşık, TT döşeme ve panel kalıpları; tam donanımlı üretim hattı çözümleri.

Prefabrik üretimde kalıp, sadece beton tutan bir kap değil, üretim hattının kendisidir. Kalıbın toleransı doğrudan elemanın montaj kabiliyetini, yüzey kalitesi ise nihai görünümünü belirler. Acer olarak prefabrik fabrikalarının seri üretim hatları için kalıp ve donanım üretiyoruz.

Ürettiğimiz kalıp tipleri

Prefabrik kolon kalıpları (sabit ve ayarlanabilir kesitli)

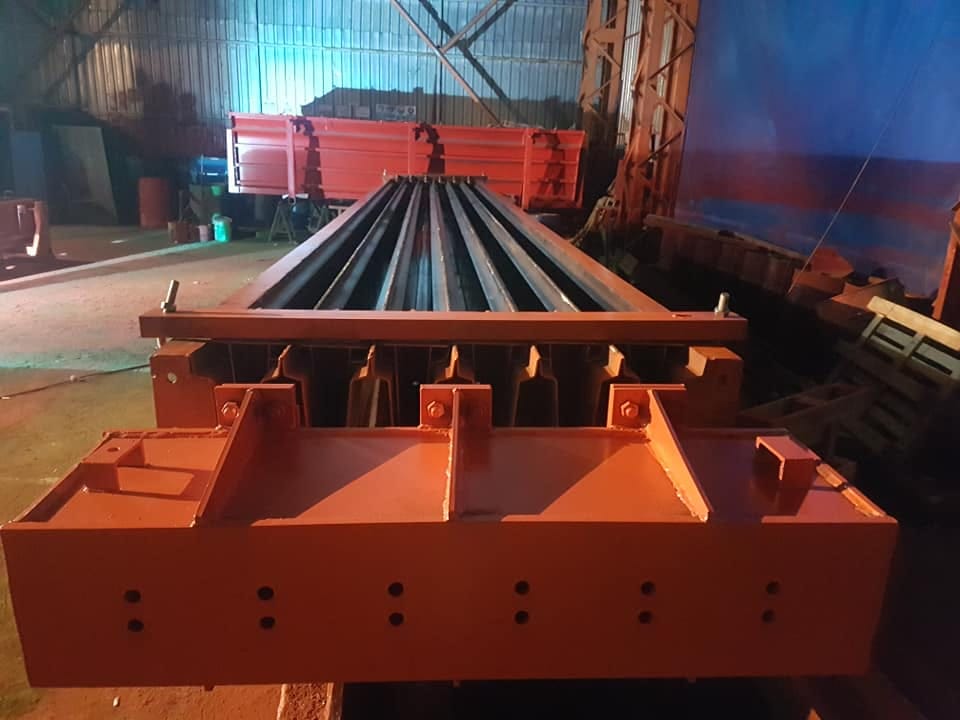

Kiriş kalıpları — dikdörtgen, I kesit, değişken yükseklikli

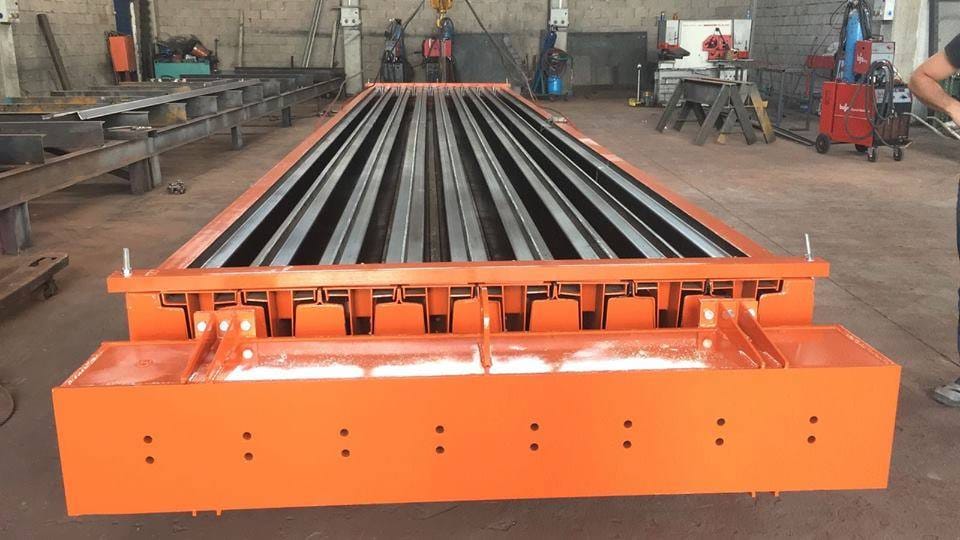

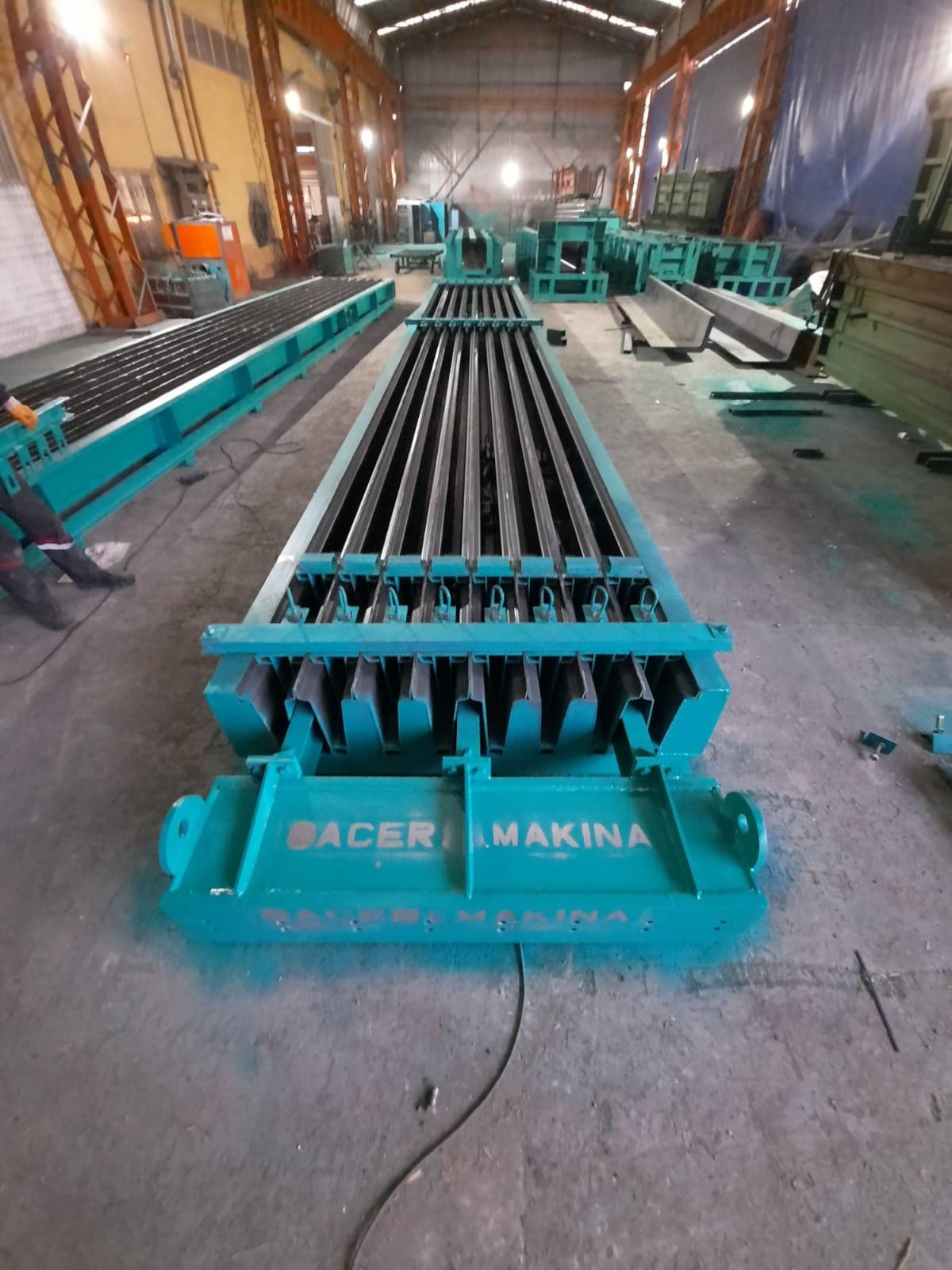

TT döşeme (çift T) kalıpları
Aşık ve makas kalıpları

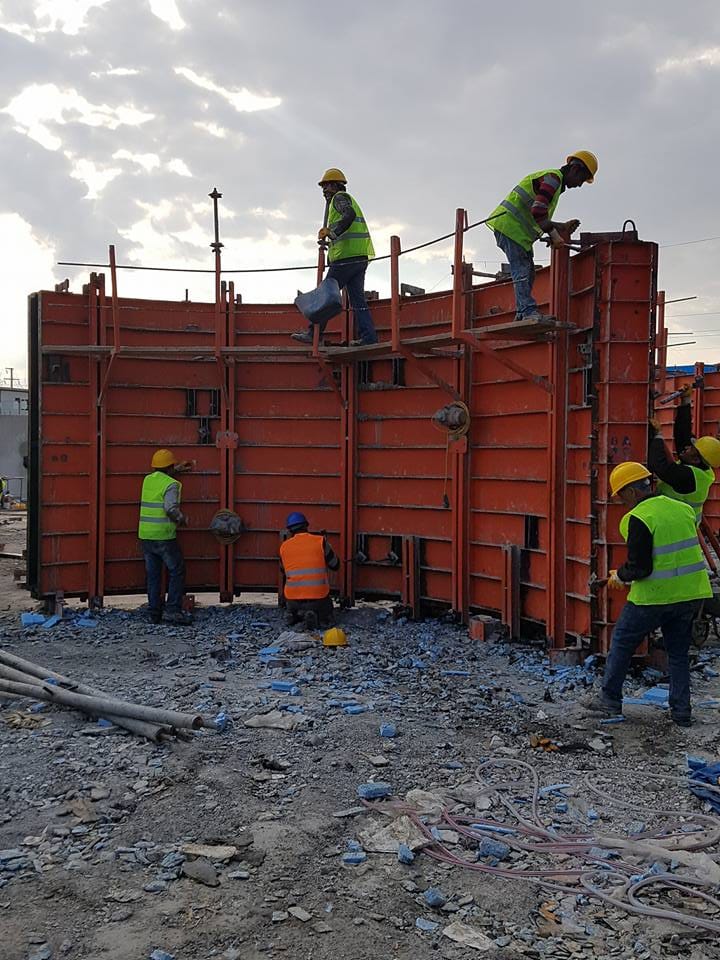

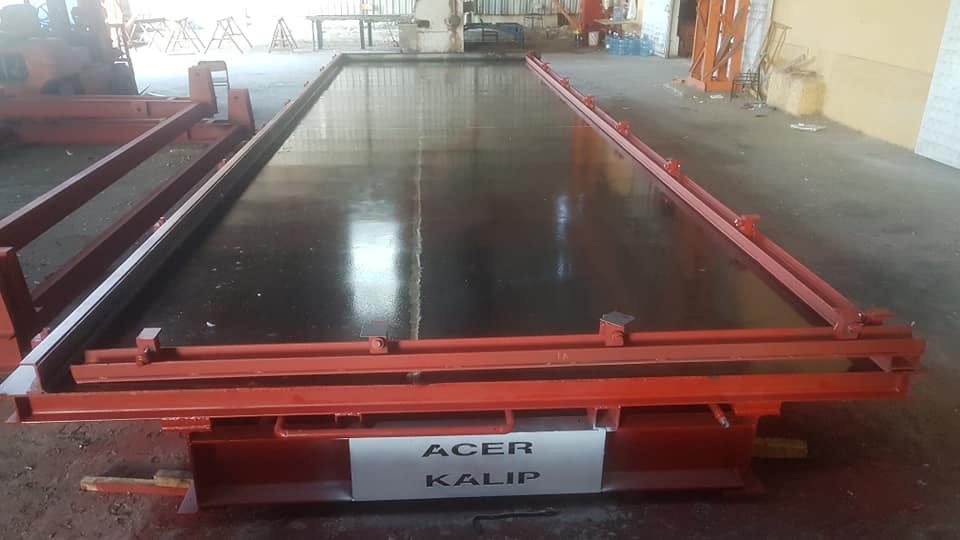

Duvar ve cephe paneli kalıpları

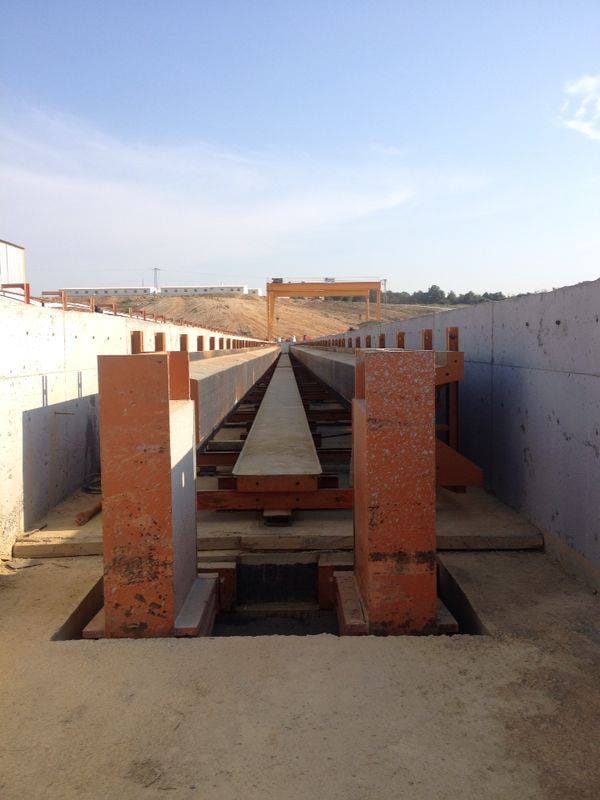

Kanal, mahmuz ve altyapı elemanı kalıpları
Yüzey dokulu (matrisli) mimari panel kalıpları

Tolerans ve yüzey kalitesi

Prefabrik elemanlar sahada birbirine oturmak zorundadır. Kalıptaki milimetrik sapma, montajda katlanarak büyür. Bu nedenle kalıp gövdelerini kaynak sonrası gerilim gidermeye ve boyutsal kontrole tabi tutuyor, kritik yüzeylerde işlenmiş bağlantı elemanları kullanıyoruz.

Yüzey kalitesi için sac seçimi ve derz detayı belirleyicidir. Kalıp derzlerinin sızdırmaz olması hem yüzeyde çapak oluşmasını hem de çimento şerbeti kaybını engeller.

Üretim hattı donanımları

Kalıp gövdesine entegre yüzey vibratör bağlantıları
Hidrolik veya mekanik açma-kapama mekanizmaları
Buhar kürü için yalıtım ve kanal detayları
Ayarlanabilir uç kapakları ile farklı eleman boyları
Kaldırma kancası ve ankraj yuvası konumlandırma aparatları

Teknik notlar

Her kalıp müşterinin eleman projesine göre üretilir.

Gövde: Kaynaklı çelik konstrüksiyon, gerilim giderilmiş
Kalıp yüzeyi: Çelik sac; talep halinde işlenmiş yüzey
Vibrasyon: Yüzey vibratörü bağlantı noktaları
Kür: Buhar kürüne uygun detaylandırma (opsiyonel)
Uç kapak: Ayarlanabilir, farklı boy üretimine imkân verir
Yüzey işlemi: Kumlama + endüstriyel boya

Galeri

Büyütmek için görsele tıklayın

SSS

Evet. Mevcut hattın ölçüleri, vinç kapasitesi ve kür sistemi üzerinden çalışıyoruz. Yerinde ölçüm sonrası imalat resmi hazırlıyor, onayınızın ardından üretime geçiyoruz.

Ayarlanabilir uç kapak ve ara bölme detaylarıyla mümkündür. Boy aralığını baştan belirtmeniz durumunda kalıbı bu esnekliğe göre tasarlıyoruz.

Doğru kullanım ve düzenli bakım koşullarında çelik prefabrik kalıpları çok sayıda döküm boyunca hizmet verir. Belirleyici olan kalıp ayırıcı kullanımı, temizlik disiplini ve mekanik darbelerden korunmadır.
